Tegevusskeem UML-is – Ülevaade ja Kasutamine
Tegevusskeem (Activity Diagram) on UML-i (Unified Modeling Language) osa, mis võimaldab modelleerida süsteemide, äriprotsesside ja kasutusjuhtude töövoogu. Seda kasutatakse protsesside visualiseerimiseks ning see aitab mõista ja optimeerida töövooge nii tarkvaraarenduses kui ka äriprotsesside halduses.
Milleks kasutatakse tegevusskeemi?
- Süsteemiprotsesside modelleerimine – esitab süsteemi loogilist ülesehitust ja andmevoogu.
- Äriprotsesside analüüs – võimaldab ettevõttel kaardistada, optimeerida ja automatiseerida tööprotsesse.
- Kasutusjuhtude selgitamine – aitab arendajatel ja analüütikutel mõista, kuidas süsteemi kasutatakse erinevates stsenaariumides.

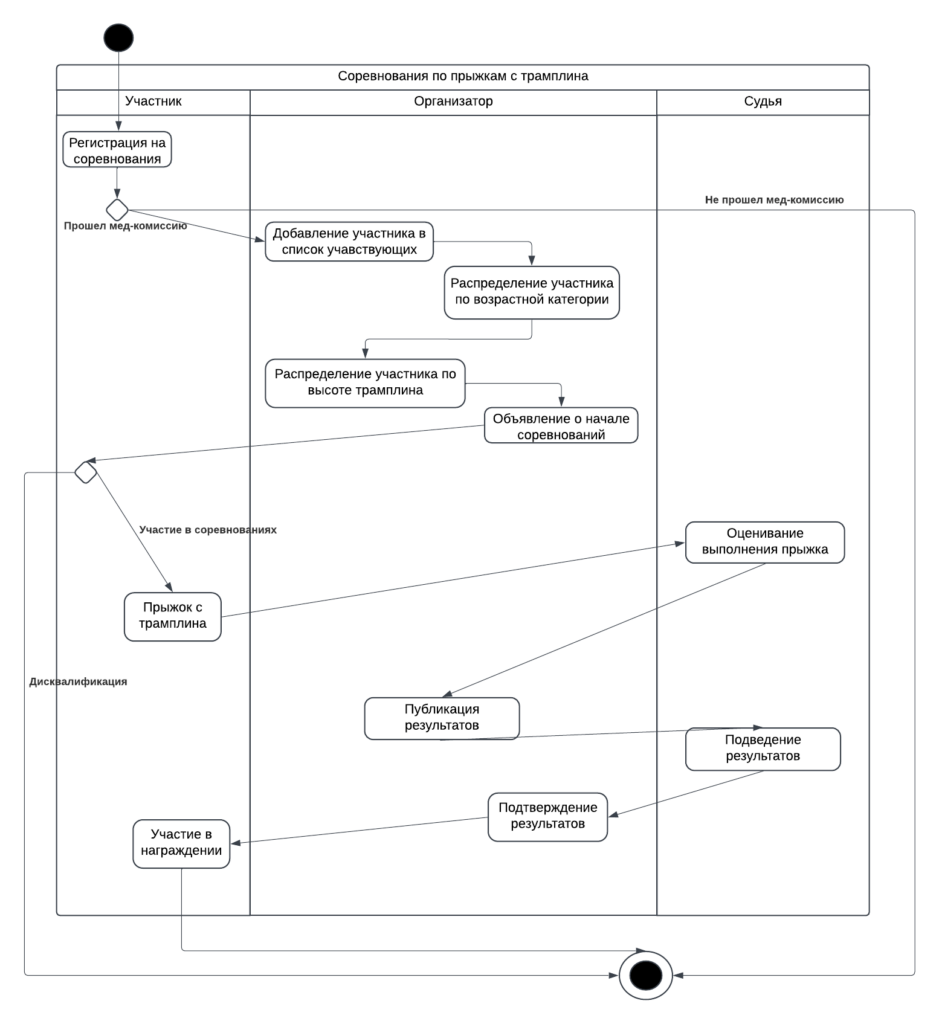

Tegevusskeemi põhielemendid
- Alguspunkt – tähistatakse musta täpiga ja näitab, kus protsess algab.
- Tegevused – ristkülikud, mis kirjeldavad konkreetseid samme ja ülesandeid.
- Otsustuspunktid – teemantkujulised sümbolid, mis esindavad hargnemisi ja tingimusi.
- Järjestuse nooled – näitavad protsessi kulgemise suunda ja tegevuste vahelisi seoseid.
- Lõpp-punkt – tähistatakse musta ringiga ja näitab protsessi lõppemist.
Näide: Veebipoe tellimuse töötlemine
- Kasutaja lisab toote ostukorvi → süsteem kontrollib toote saadavust.
- Kui toode on saadaval → suunatakse kasutaja makselehele.
- Kui makse on kinnitatud → tellimus saadetakse lattu.
- Ladu pakendab ja saadab tellimuse → kliendile saadetakse kinnitusteade.
- Tellimus lõpetatakse → süsteem uuendab varude andmeid.
Tegevusskeemide eelised ja puudused
Plussid:
✅ Selge ja visuaalne protsesside esitamine.
✅ Sobib keerukate süsteemide ja äriprotsesside analüüsiks.
✅ Parandab tiimitööd ja kommunikatsiooni arendusmeeskonnas.
Miinused:
❌ Suurte süsteemide korral võib muutuda keeruliseks.
❌ Eeldab UML-i tundmist ja diagrammide lugemise oskust.
Kokkuvõte
Tegevusskeemid on kasulikud keerukate süsteemiprotsesside ja äriprotsesside visualiseerimiseks. Need aitavad arendajatel, analüütikutel ja ärikasutajatel mõista töövoogude loogikat ja võimalikke optimeerimiskohti.otsesside visualiseerimiseks, aidates arendajatel ja ärikasutajatel paremini mõista töövoogude loogikat.
