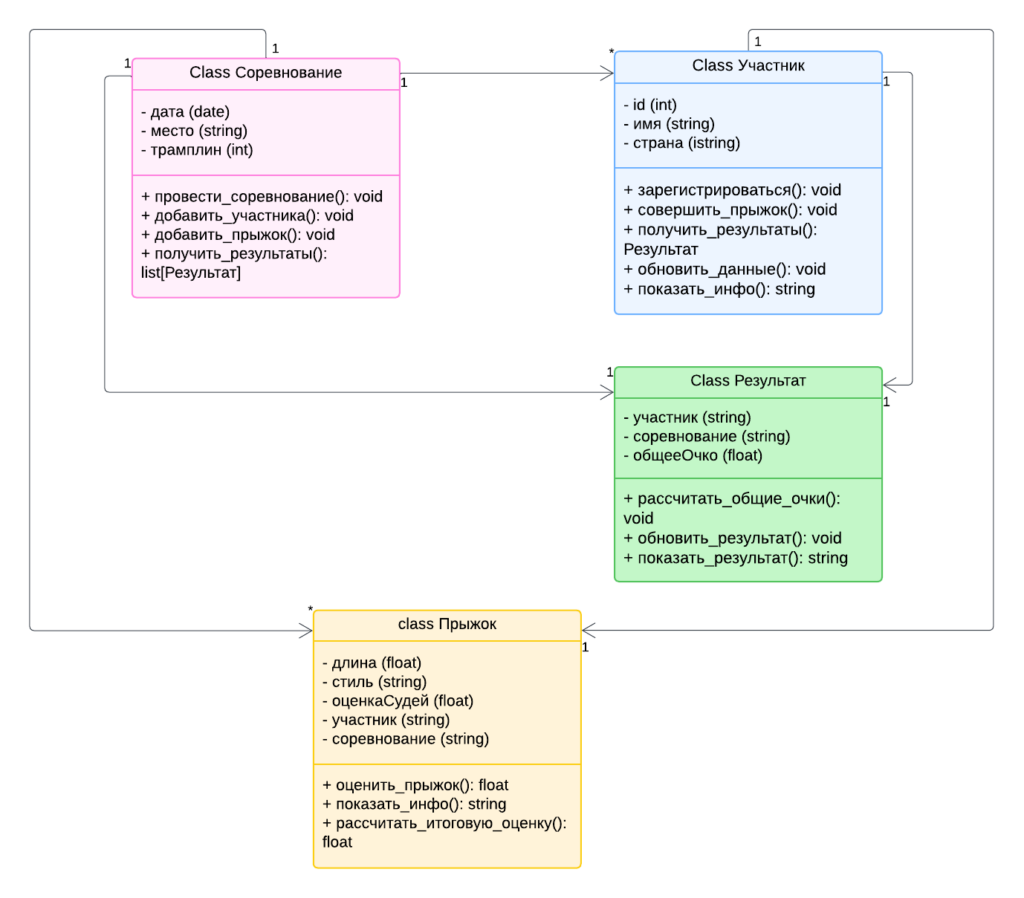

Klassiskeem on üks tähtsamaid UML-i diagramme, mida kasutatakse objektorienteeritud süsteemide modelleerimisel. See kirjeldab klasside struktuuri, nende atribuute (välju), meetodeid ja seoseid teiste klassidega. Klassidiagrammid on hädavajalikud süsteemi arhitektuuri määratlemisel ja dokumenteerimisel, aidates arendajatel mõista komponentide vahelisi suhteid.
link
Klassi liikmete nähtavus (Visibility)
Klassi liikmete (atribuutide ja meetodite) nähtavus määratakse järgmiste tähiste abil:
+ | Public (avalik) – nähtav kõikidele klassidele |
- | Private (privaatne) – nähtav ainult klassi sees |
# | Protected (kaitstud) – nähtav klassi sees ja selle alamklassides |
/ | Derived (pärilik) – saab kombineerida teiste nähtavustasemetega |
~ | Package (pakett-tasemel) – nähtav ainult samas paketis olevatele klassidele |
Näiteks, kui klassis “Auto” on meetod “+käivita()”, saavad kõik süsteemi klassid seda kutsuda. Kui meetod on “-kontrolliMootorit()”, saab seda kasutada ainult sama klassi sees.
Seoste korduvus (Multiplicity)
Seoste korduvus (multiplicity) määrab, mitu eksemplari ühest klassist võib olla seotud teise klassiga:
| нотация | объяснение | пример |
| 0..1 | võib olla null või üks eksemplar | nt kassil võib olla peremees, aga ei pruugi |
| 1 | täpselt üks eksemplar | nt igal kassil on üks ema |
| 0..* или * | null või rohkem | nt kassil võib olla või mitte olla poegi |
| 1..* | vähemalt üks eksemplar | nt kassil on vähemalt üks koht, kus ta magab |

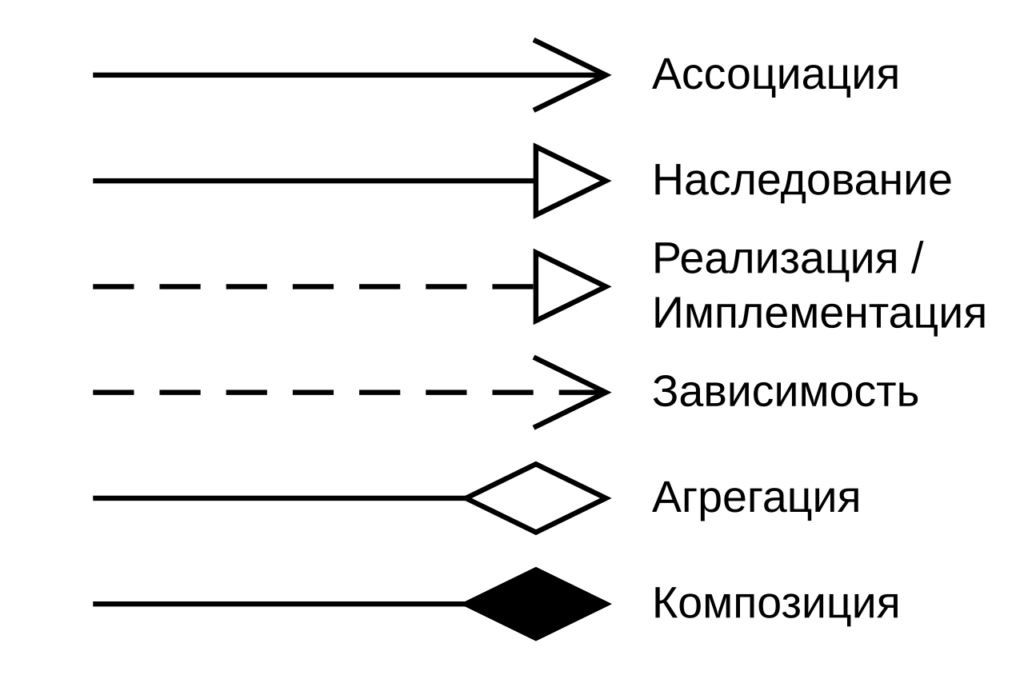

Seoste tüübid klassidiagrammis
- Assotsiatsioon – seos kahe klassi vahel (nt “Kass” ja “Omanik”)
- Agregatsioon – tervik-osasuhe, kus osad võivad eksisteerida ka eraldi (nt “Auto” ja “Ratas”)
- Kompositsioon – tugev tervik-osasuhe, kus osad ei eksisteeri iseseisvalt (nt “Maja” ja “Tuba”)
- Pärilus (Inheritance) – alamklass pärib ülemklassi omadused ja meetodid
Klassidiagrammide tähtsus tarkvaraarenduses
Klassidiagrammid lihtsustavad tarkvara planeerimist ja dokumenteerimist, võimaldades arendajatel mõista süsteemi ülesehitust ja loogikat. Diagrammid aitavad vältida vigu arhitektuuris ning kiirendavad arendusprotsessi, muutes koostöö meeskonnas efektiivsemaks.
Kokkuvõttes on klassidiagramm hädavajalik tööriist keerukate süsteemide modelleerimisel ning see aitab paremini struktureerida ja arendada kvaliteetset tarkvara.
