Andmebaasi skeem, или диаграмма базы данных, – это визуальное представление структуры данных, которое показывает, как информация организована и хранится в базе данных. Она служит абстрактным проектом, описывающим следующие аспекты:
1. Элементы базы данных:
- Таблицы: Основные структуры для хранения данных. Каждая таблица состоит из строк и столбцов, где каждая строка представляет собой запись, а каждый столбец – определенный тип данных.
- Поля (столбцы): Отдельные элементы данных, такие как имена, даты или числовые значения. Поля определяют, какой именно тип информации хранится в таблице.
- Типы данных: Определяют формат хранимой информации (например, текст, числа, даты). Это важно для обеспечения целостности данных и их правильного использования.
- Связи: Отношения между таблицами, такие как “один-ко-многим” или “многие-ко-многим”. Они позволяют эффективно организовать данные и избежать их дублирования.
2. Структура и организация данных:
Диаграмма базы данных помогает понять, как данные связаны между собой и как они будут использоваться в приложении. Она обеспечивает четкость, упрощает процесс разработки, тестирования и обслуживания базы данных.
База данных может включать различные уровни нормализации для устранения избыточности данных и обеспечения их целостности. Например, в хорошо спроектированной базе данных одна и та же информация не должна дублироваться в разных таблицах, а вместо этого используются связи между таблицами.

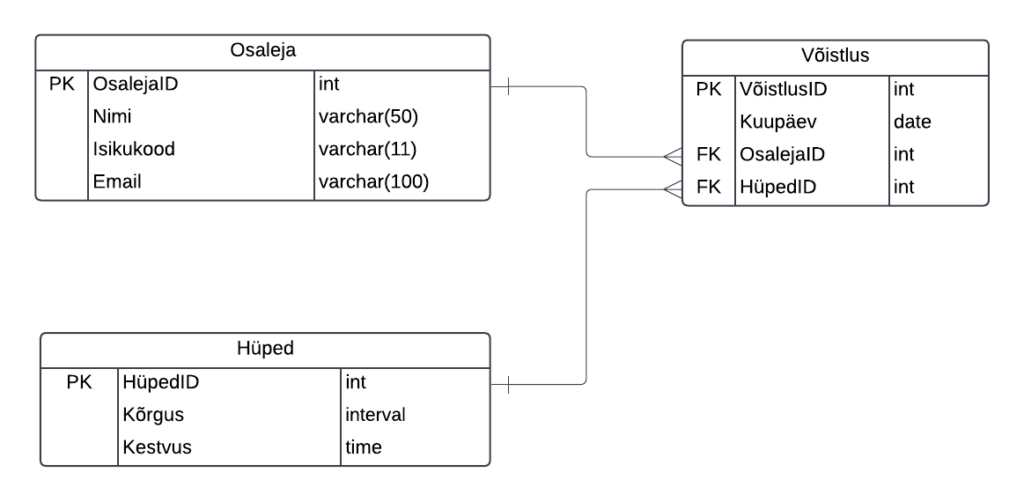

Кроме того, схема базы данных помогает разработчикам, администраторам баз данных и аналитикам лучше понимать структуру данных. Она может быть представлена в виде диаграммы “сущность-связь” (ER-диаграммы) или реляционной схемы, отображающей таблицы и их связи.
Диаграмма базы данных является важным инструментом при проектировании и модернизации систем, так как позволяет заранее продумать структуру данных, избежать ошибок в моделировании и сделать работу с данными более эффективной.

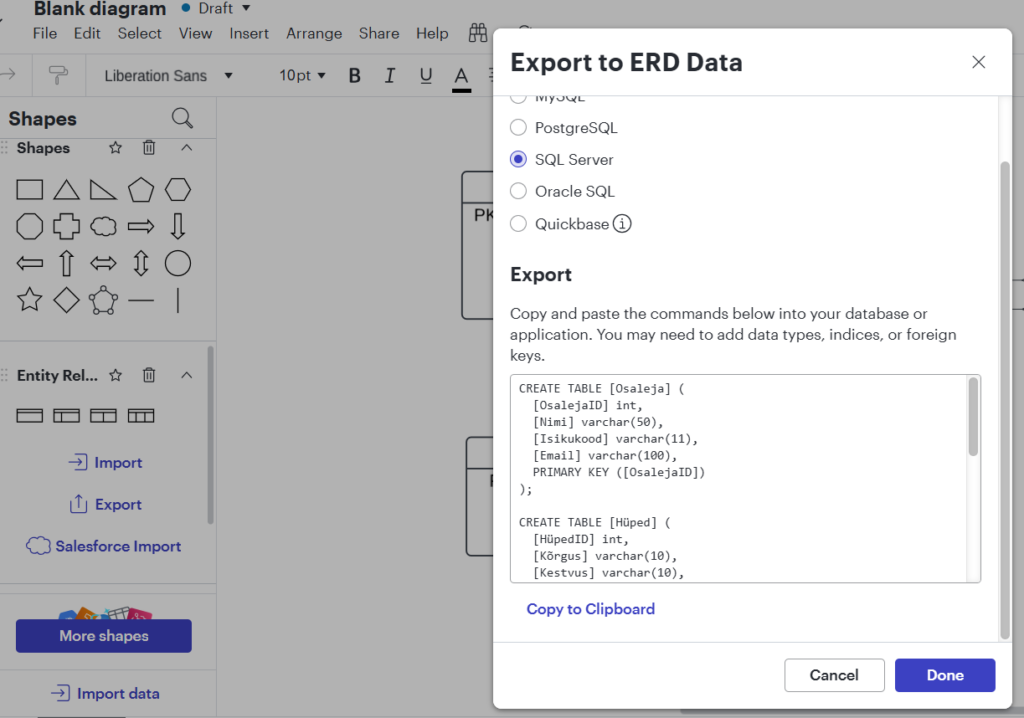

lucidchart.com
Shapes–>Entity Relationships
